城市綜合管廊是指建于城市地下用于容納兩類及以上城市工程管線的構筑物及附屬設施,隨著我國綜合國力的不斷增強,城市化建設取得了舉世矚目的成就,綜合管廊作為目前大力倡導發展的重點市政設施項目,其內部的電力系統、給排水系統、通信系統等與人們的生活息息相關,其安全性與穩定性非常重要。那么綜合管廊工程的消防系統應當如何選擇呢?

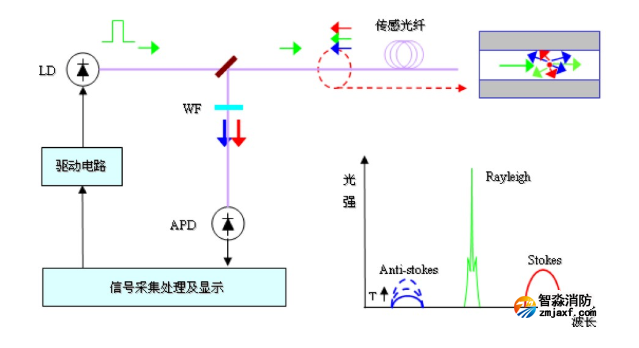

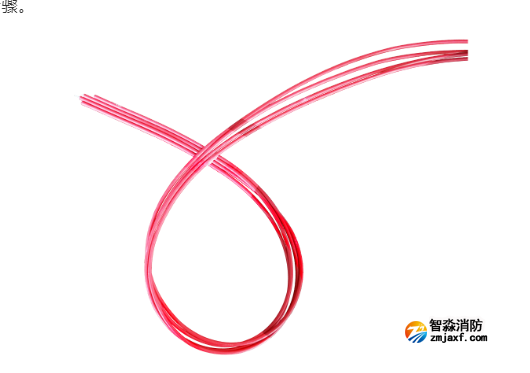

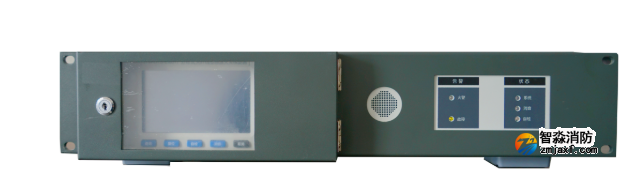

1 管廊項目存在的特殊性 地下管廊常由于其位置導致項目在消防防火、滅火的運用方面存在了一定的特殊性。不用于常規的環境溫度、濕度及系統維護難度導致常規火災報警系統在管廊中并不能完全發揮其功能。 2 分布式光纖線型感溫火災探測器 地下管廊常采用分布式光纖測溫系統監測空間或線纜溫度。該系統主要由光纖線型感溫火災探測器及探測光纜組合,以依愛JTW-DTS-EI6017型分布式光纖線型感溫火災探測器為例,采用光纖作為敏感信息傳感和信號傳輸?shù)妮d體,具有連續測溫、分布式測溫、實時測溫、抗電磁干擾、本征安全、遠程監控、高靈敏度、安裝簡便、長壽命等特點。 3 分布式光纖線型感溫火災監測系統原理 分布式光纖線型感溫火災監測系統原理圖如下圖所示。分布式溫度測量基于自發拉曼(Raman)散射效應。大功率窄脈寬激光脈沖LD入射到傳感光纖后,激光與光纖分子相互作用,產生極其微弱的背向散射光,散射光有三個波長,分別是瑞利(Rayleigh)、反斯托克斯(Anti-stokes)和斯托克斯(Stokes)光;其中反斯托克斯溫度敏感,為信號光;斯托克斯溫度不敏感,為參考光。從傳感光纖背向散射的信號光再次經過波分復用模塊WF,隔離瑞利散射光,透過溫度敏感的反斯托克斯信號光和溫度不敏感的斯托克斯參考光,并且由探測器(APD)接收,根據兩者的光強比值可計算出溫度。而位置的確定是基于光時域反射OTDR技術,利用高速數據采集測量散射信號的回波時間即可確定散射信號所對應的光纖位置。 4 安裝、調試內容 1 測溫光纜安裝 ● 第一步,將測溫光纜布置到要安裝的位置; ● 第二步,用線卡或金屬扎帶固定測溫光纜,每間隔1米固定1點; 2 傳輸光纜布線 ● 第一步,傳輸光纜接入分布式光纖線型感溫火災監測系統; ● 第二步,與測溫光纜熔接; ● 第三步,測試無異常,完成光纜布線步驟。 3 光纜連接 ● 第一步,將傳輸光纜通過光纖終端盒和光纖尾纖熔接; ● 第二步,將尾纖插頭接入分布式光纖線型感溫火災監測系統,測試無異常后完成該步驟。 4 系統(含機柜)安裝 ● 第一步,將系統(含機柜)安裝到控制室; ● 第二步,分布式光纖線型感溫火災監測系統的組網,安裝電源; ● 第三步,報警輸出信號與火災報警模塊的連接; ● 第四步,測試無異常后完成該步驟。 5 控制室硬件測試 ● 將每一通道連接,測試光譜圖效果,如正常則完成該步驟。 6 軟件調試 ● 第一步,數據庫建立; ● 第二步,圖形建立; ● 第三步,數據與圖形對應成功,測試完成后準備驗收。
