海灣GST-SCS-C201消防應急疏散余壓控制器說明

1.海灣GST-SCS-C201消防應急疏散余壓控制器監控器概述

余壓監控器通過 CAN 線接收控制器的報警、故障信號數據，并發出聲、光信號。監控器可通過控制器控制風閥執行器的開啟角度（角度可調）。

監控器可記錄報警、故障信息并打印。系統具有實時性、數值化、智能化、自動化控制的特點。

2.海灣GST-SCS-C201消防應急疏散余壓控制器監控器性能

工作電源：AC220V 50Hz

最大功耗：150W

輸出功率：DC24V/1A

通信方式：CAN 總線、RS485（Modbus） 顯 示：中文液晶顯示報 警：聲、光報警

報警記錄：10000 條

工作環境：-10℃~55℃

環境濕度：≤93%±3%

海拔高度：＜4500m

防護等級：IP30

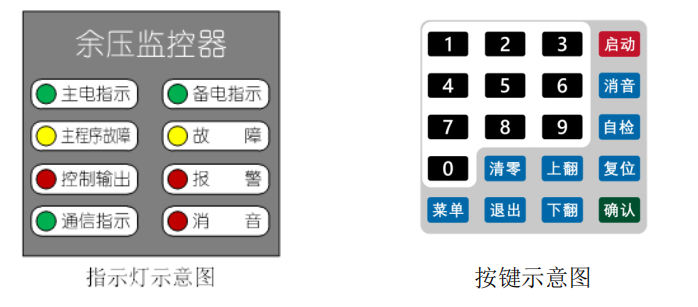

3 海灣GST-SCS-C201消防應急疏散余壓控制器監控器指示燈

主電指示: 綠燈（主電工作此燈常亮）

備電指示: 綠燈（備電工作此燈常亮）

主程序故障: 黃燈（主程序故障時此燈常亮）

故 障: 黃燈（有故障時此燈常亮）

控制輸出: 紅燈（有報警控制輸出時此燈常亮）

報 警：紅燈（有報警信息時此燈閃爍）

通信指示：綠燈（余壓監控器與余壓控制器正常通信狀態綠燈閃爍）

消 音：紅燈（有報警信號和故障信號時蜂鳴器發出響聲，按消音鍵消除聲音時此燈常亮）

4 海灣GST-SCS-C201消防應急疏散余壓控制器監控器按鍵說明

監控器面板有 20 個按鍵；

0～9 數字鍵：監控器設置時數字輸入；1～9 在菜單下為快捷鍵，分別對應菜單欄的前 9 個圖標。

啟動鍵：擴展。

消音鍵：用于消除聲信號。

自檢鍵：檢查監控器音響部件、顯示、指示部件的功能是否正常。該操作需輸入一級密碼。

復位鍵：用于系統復位。該操作需輸入一級密碼。

確認鍵：監控器設置時對所選的項目、數據及操作的確認。

菜單鍵：進入菜單界面。

清零鍵：用于監控器設置中對原有數字的清除。

退出鍵：監控器設置或選項時退出當前操作或從當前頁面到上一級菜單。

上、下翻鍵：用于菜單選項或查詢選項中項目的選擇。

注：操作密碼級別，一級密碼“1”可進入復位、自檢功能；二級密碼“119”可進入高級設置。

 5 海灣GST-SCS-C201消防應急疏散余壓控制器監控器監控器界面說明

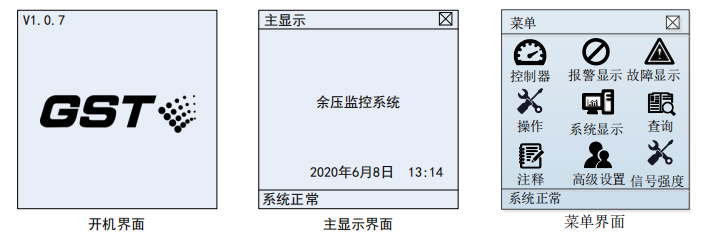

5.1 海灣GST-SCS-C201消防應急疏散余壓控制器監控器主顯示界面。

 開機顯示開機界面。按返回鍵顯示主顯示界面。按菜單鍵顯示菜單界面，按上/下翻鍵選擇菜單選項內容，點擊確認鍵進入。

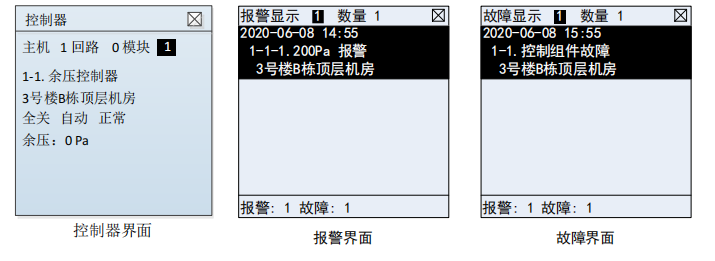

5.2 海灣GST-SCS-C201消防應急疏散余壓控制器

在菜單界面中選擇控制器，按確認鍵進入控制器界面。

主機 1：表示 1 號主機。

回路 0：表示 0 代表 can 總線，其它代表二總線。

模塊 1：表示 1 號控制器。

1– 1 ：表示 1 號監控器 1 號控制器。 3 號樓 B 棟頂層機房：表示 1-1 控制器安裝位置。

全開：表示執行器開啟到 90°狀態。

全關：表示執行器關閉到 0°狀態。

自動：控制器處于自動控制狀態。

手動：控制器處于手動控制狀態。

正常：系統處于正常工作狀態。

報警：探測器超壓報警，可到報警顯示內查看報警信息。

故障：通信故障、二總線短路、控制組件故障、控制超時等，可到故障顯示內查看故

障信息。

余壓：顯示本控制器所管理下的探測器采集的最大余壓值及其地址。

5.3 海灣GST-SCS-C201消防應急疏散余壓控制器監控器報警顯示

在菜單界面，選中報警顯示，按確認鍵進入報警顯示界面。

報警顯示 1：表示報警顯示第 1 頁。

數量 1：表示報警數量。

2020-06-08 14：55：表示當條報警發生的時間。

1-1-1．200Pa 報警：表示 1 號監控器下面 1 號控制器所帶的 1 號探測器 200Pa 報警。

3 號樓 B 棟頂層機房：表示當前控制器安裝位置。

5.4 海灣GST-SCS-C201消防應急疏散余壓控制器監控器故障顯示

在菜單界面，選中故障顯示，按確認鍵進入故障顯示界面。

故障顯示 1：表示故障顯示第 1 頁。

數量 1：表示故障數量。

2020-06-08 15：55：表示當條故障發生的時間。

1-1．控制組件故障：表示 1 號監控器下面 1 號控制器控制組件故障。

3 號樓 B 棟頂層機房：表示當前控制器安裝位置。

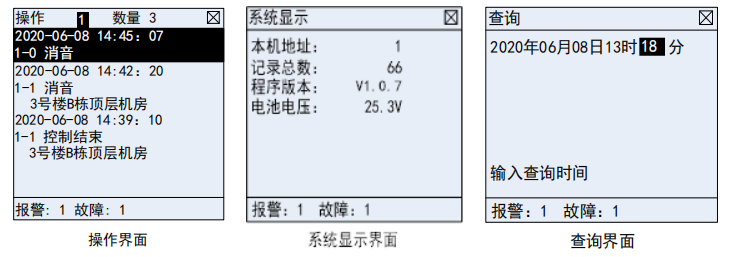

5.5 海灣GST-SCS-C201消防應急疏散余壓控制器監控器操作

在菜單界面，選中操作顯示，按確認鍵進入操作界面。

操作 1：表示操作第 1 頁。

數量 1：表示操作數量。

2020-06-08 14:45:07：表示當條操作發生的時間。

1-0．消音：表示 1 號監控器消音。 1-1．消音：表示 1 號監控器下 1 號控制器消音。

3 號樓 B 棟頂層機房：表示當前控制器安裝位置。

5.6 海灣GST-SCS-C201消防應急疏散余壓控制器監控器系統顯示

在菜單界面，選中系統顯示圖標，按確認鍵打開系統顯示界面。

本機地址：本機地址號。

記錄總數：包含報警、故障、操作等總數量。

程序版本：當前系統程序版本號。

電池電壓：本機備電電壓（12V 蓄電池共 2 節）。

5.7 海灣GST-SCS-C201消防應急疏散余壓控制器監控器查詢

在菜單界面，選中查詢圖標，按確認鍵打開查詢界面，選擇查詢時間段的開始時間，按上/下鍵移動分/小時/日/月/年的數值，按清零鍵清除當前數值，通過數字鍵輸入修改的時間，輸入完成后，按[1]全部、[2]故障、[3]操作、[4]報警等條件前的數字鍵來進行相應的查詢。

 查詢信息打印，在每一信息單條顯示狀態下，按“確認”鍵打印當前信息。

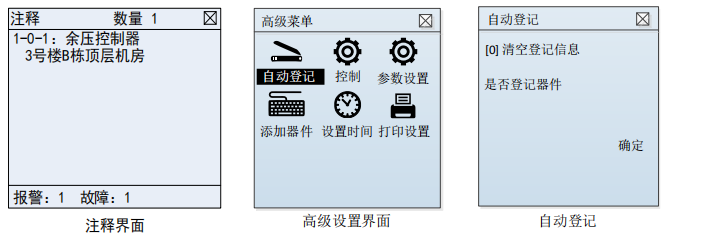

5.8 海灣GST-SCS-C201消防應急疏散余壓控制器監控器注釋

在菜單界面，選中注釋圖標，按確認鍵打開。

數量 1：表示注釋控制器數量。

1-0-1．余壓控制器：表示 1 號監控器 0 回路（0 表示 can 總線）1 號控制器。

3 號樓 B 棟頂層機房：表示當前控制器安裝位置。

5.9  海灣GST-SCS-C201消防應急疏散余壓控制器監控器高級設置

輸入二級密碼 119，按確認鍵進入高級設置界面。

5.10 海灣GST-SCS-C201消防應急疏散余壓控制器監控器自動登記

在高級設置界面，選中自動登記，按確認鍵進入自動登記界面。

[0]清空登記信息：表示按數字 0 清空已有的登記信息。

是否登記器件：按確認鍵自動登記器件。

自動登記完畢，按“復位”鍵復位監控器，以確保登記信息完全更新并保存。

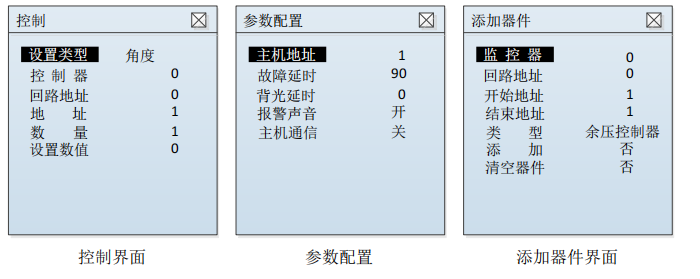

5.11海灣GST-SCS-C201消防應急疏散余壓控制器監控器控制

在高級設置界面中，選擇“控制”選項，按“確認”鍵進入控制界面。此功能為手

動控制執行器，可單點或批量設置控制器所帶執行器的開啟角度。

此設置為當前手動控制執行器的開啟角度，而非報警時執行器的開啟角度。

設置類型：角度

監 控 器：表示監控器地址，范圍 0~32。（0 表示本機）

回路地址：表示回路地址號。（0 表示 can 回路）

地 址：控制器地址，范圍 0~660。（0 代表所有，用于批量設置）

設置數值：設置控制器的開啟角度，可設置 0~90 度之間的任意角度。

設置完數值后，按確認鍵進行控制。

5.12 海灣GST-SCS-C201消防應急疏散余壓控制器監控器參數配置

主機地址：表示本機地址。

故障延時：故障延時時間。

背光延時：背光延時時間（0 表示常亮）。

報警聲音：報警聲音開關

主機通信：主機通信開關，開/CAN2 只能與主機通信，不能帶控制器。

5.13海灣GST-SCS-C201消防應急疏散余壓控制器監控器添加器件

監控器：監控器地址

回路地址：二總線回路號，0 表示 can 回路。

開始地址：批量添加時的開始地址號

結束地址：批量添加時的結束地址號（中間不能斷號）

類型：余壓控制器

添加：是否添加，確認以上信息。

清空器件：清空以前添加的信息。

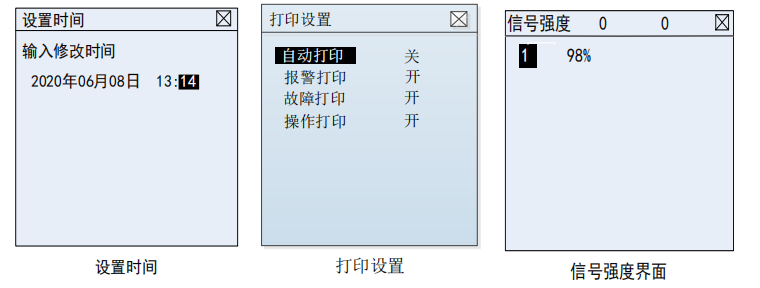

5.14 海灣GST-SCS-C201消防應急疏散余壓控制器監控器設置時間

 在高級菜單界面中，選中設置時間，按確認鍵進入設置時間界面。按上/下翻鍵左

右移動光標選擇所改選項，按清零清除當前數據，然后按數字鍵輸入所修改數據。按確

認鍵保存。

5.15海灣GST-SCS-C201消防應急疏散余壓控制器監控器打印設置

在高級菜單界面中，選中打印設置，按確認鍵進入打印設置界面，可設置打印設置

界面內選項的開關。

5.16海灣GST-SCS-C201消防應急疏散余壓控制器監控器信號強度

顯示所帶控制器通信的信號強度。
