海灣GST-LD-8335H手動自動狀態指示燈接線安裝技術

9.1 海灣GST-LD-8335H手動自動狀態指示燈特點

GST-LD-8335H 手動自動狀態指示燈（以下簡稱指示燈）是氣體滅火系統的配套產品，用來指示

氣體滅火系統在手動狀態和自動狀態之間的轉換。通常安裝在防護區域內的明顯位置，以提醒現場

人員保護區內的實時狀態，本指示燈為編碼型，可與公司氣體滅火控制器（以下簡稱控制器）配套

使用。

9.2 海灣GST-LD-8335H手動自動狀態指示燈主要技術指標

（1） 工作電壓：總線 24V，允許范圍：DC16V～DC28V

（2）工作電流≤6mA

（3）編碼方式：電子編碼方式，編碼范圍可在 1～242 之間任意設定

（4）指示燈：

手動：紅色，控制器處于手動狀態時點亮；

自動：綠色，控制器處于自動狀態時點亮；

（5）線 制：與氣體滅火控制器采用無極性兩線制連接

（6）使用環境：

溫 度：-10℃～+55℃

相對濕度≤95%，不凝露

（7）殼體材料和顏色：阻燃 ABS 乳白色

（8）重量：約 680g

（9）外形尺寸：348mm×159mm×24mm

9.3 海灣GST-LD-8335H手動自動狀態指示燈結構特征、安裝與布線

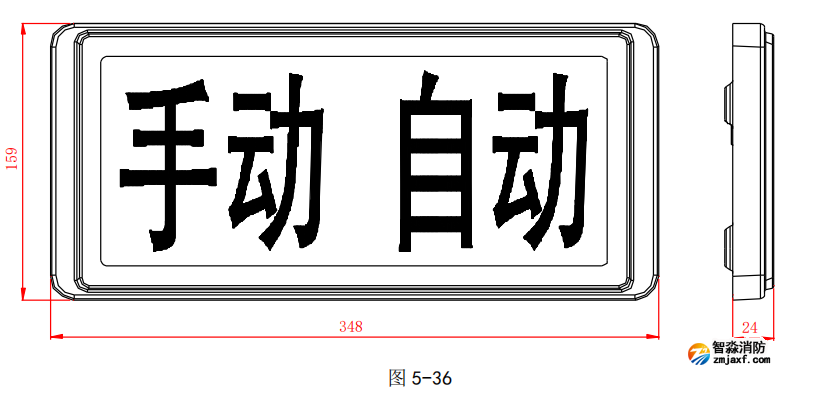

指示燈外形示意圖如圖 5-36 所示（單位：mm）

安裝前應首先檢查警報器外殼是否完好無損，標識是否齊全。

警報器壁掛方式：先安裝兩只 M6×60 膨脹螺栓，安裝孔距為 260mm(參見圖 5-37)，再將警報

器接好線，調節好膨脹螺栓的高度，將警報器緊掛在墻上。

指示燈端子說明。

Z1、Z2：白色電纜線，接控制器兩總線，無極性。

布線要求：Z1、Z2，宜選用截面積≥1.0mm2 的耐火 RVS 雙絞線。

9.4 海灣GST-LD-8335H手動自動狀態指示燈應用方法

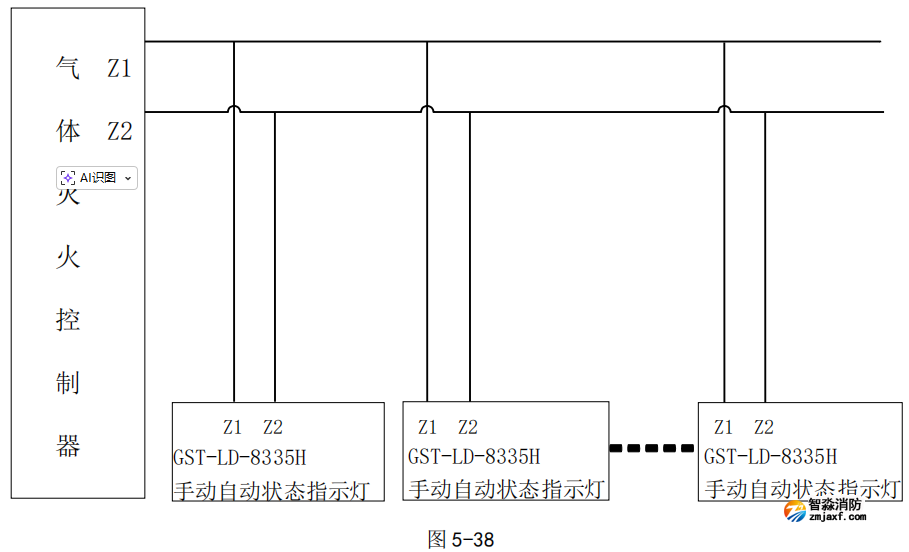

警報器與控制器的總線 DC24V 相連，實現氣體釋放顯示功能。具體連接方法如下圖 5-38。
