電氣火災監控系統的安裝及布線
電氣火災監控設備,主機及其配套系報警設備等,應專門設在消防控制室或有人值班的場所。主機電源應取用專用AC220V消防供電。分布的各個監控探測器需采用現場供電,電源接入點選擇同級斷路器的上端。

一、電氣火災監控設備置于配電柜內部的安裝

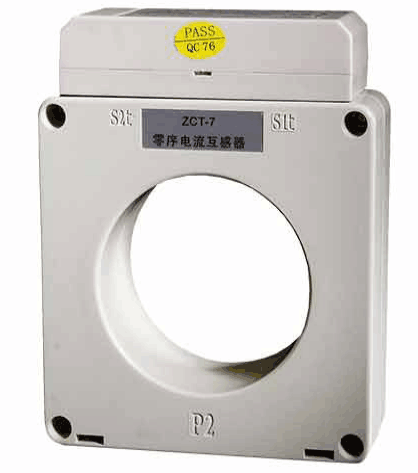

一般新工程在各樓層均設有專門樓層配電柜,可將探測控制器放在配電柜內,需與導電母線保持適當距離(越遠越好),再將剩余電流互感器安套在電源母線上,確認固定牢靠,探測控制器與互感器之間的連線,應采用屏蔽導線。
二、電氣火災監控設備置于配電柜外部的安裝
配電柜外安裝探測控制器適用于新工程及改造工程。新建工程,如配備專門的防火監控箱,可裝入探測控制器后置于配電柜附近,配套的剩余電流互感器安套在電源母線上,確認固定牢靠,探測控制器與互感器之間的連線,應采用屏蔽導線。而對于改造工程,因互感器為閉合型,在安裝時,不僅要注意施工安全還應盡量避免斷電時間過長,影響用戶的用電。
三、電氣火災監控設備在成套配電柜中的安裝
從產品美觀及安裝及操作方便的角度考慮,在配電柜面板上嵌入安裝探測控制器,且剩余電流互感器固定安裝在箱內,即無需增加防火監控箱,也無需改動配電柜內部結構為最有方案。用戶應在設計中明確提出要求,由各方在施工圖紙會審確認批準后,可由成套廠家專門設計柜體。
四、安裝布線設計時注意事項
1、應采取三防措施。
2、按消防用電的規定執行。各個安裝接線端,接線時不得反接,數量不得超過2根。
3、須嚴格區分N線和PE線,穿過剩余電流互感器的N線,不得作為PE線,不得重復接地或接設備外露可接近導體。
4、總線安裝走線時,強弱電線需注意分開走線,不允許交叉和搭線。嚴禁與動力線、照明線、視頻線、廣播線、電話線等穿入同一金屬管內。配線應整齊,導線應綁扎成束,穿線可用阻燃PVC管、金屬管及金屬線槽。在穿管、線槽后,應將管口、槽口封堵。
監控設備與探測器之間的通訊線應采用標準線徑不小于1.5mm2的雙絞線,在強干擾場所,需采用屏蔽雙絞線,且屏蔽雙絞線的屏蔽層應良好接地。
