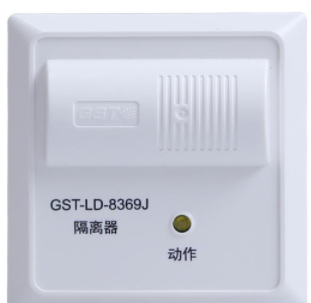

GST-LD-8369J環型總線隔離器與8369H尺寸不同，更方便86盒安裝。

一、GST-LD-8369J環型總線隔離器概述

　　GST-LD-8369J環型總線隔離器，主要用于隔離總線上發生短路的部分，保證總線上的其它設備正常工作。待故障修復后，總線隔離器可將被隔離出去的部分重新納入系統。并且，使用隔離器便于確定總線發生短路的位置。

　　GST-LD-8369J隔離器與控制器配接，與GST-LD-8327H環型總線接口配套使用組成環型網絡結構，每2個隔離器之間最多接32個設備。

二、GST-LD-8369J環型總線隔離器技術參數

其中:

　　ZI+、ZI-：輸入信號總線,ZI+為正極，ZI-為負極；

　　ZO+、ZO-：輸出信號總線，ZO+為正極，ZO-為負極；

　　布線要求：直接與信號二總線連接，無需其它布線。可選用截面積≥1.0mm2的耐火RVS雙絞線

　　應用方法

　　串入總線，2個相鄰隔離器之間不能超過32個設備。
